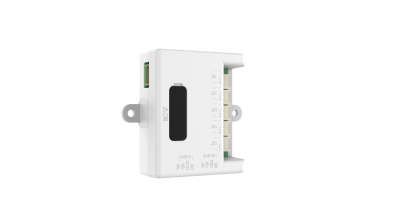

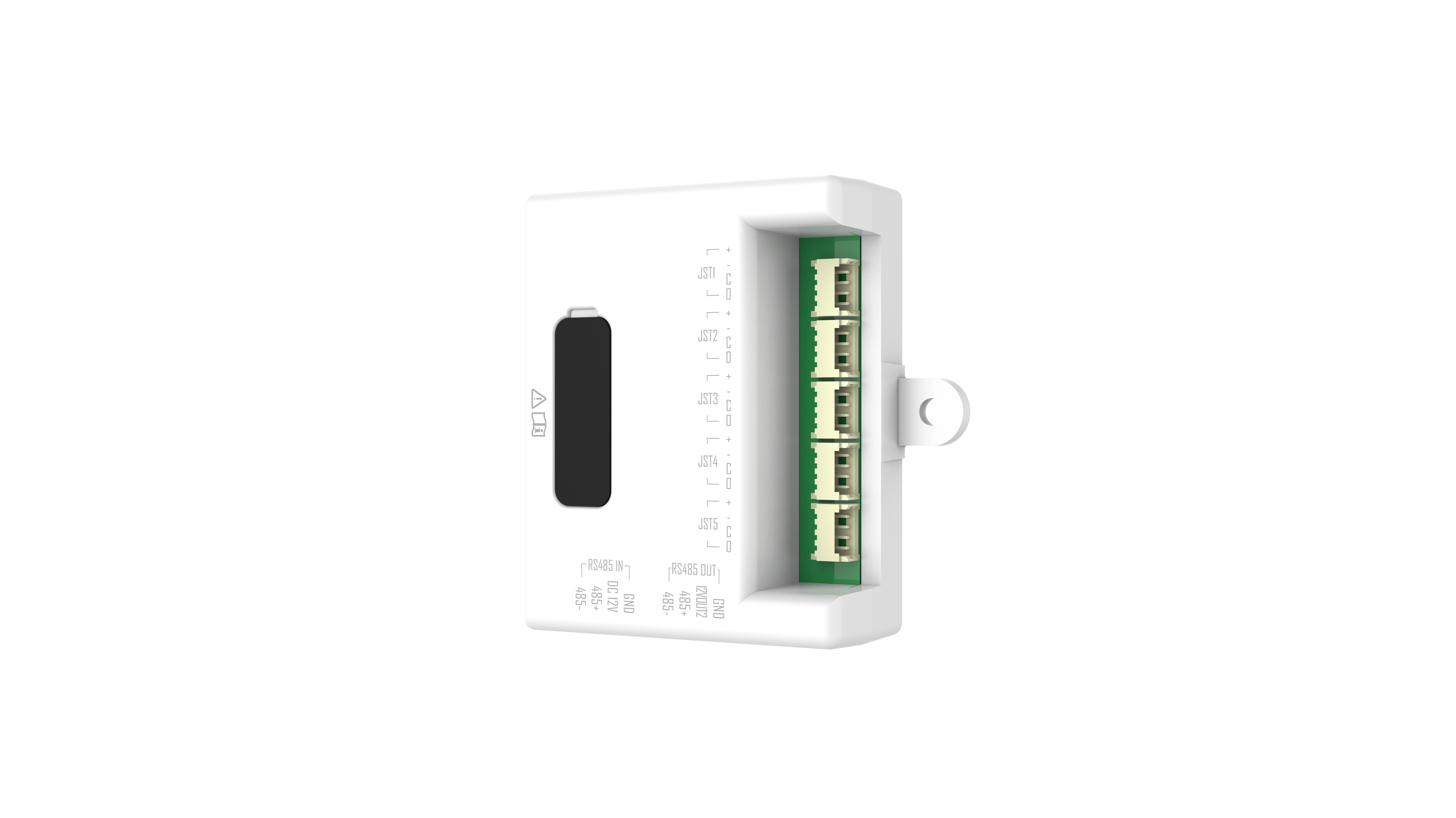

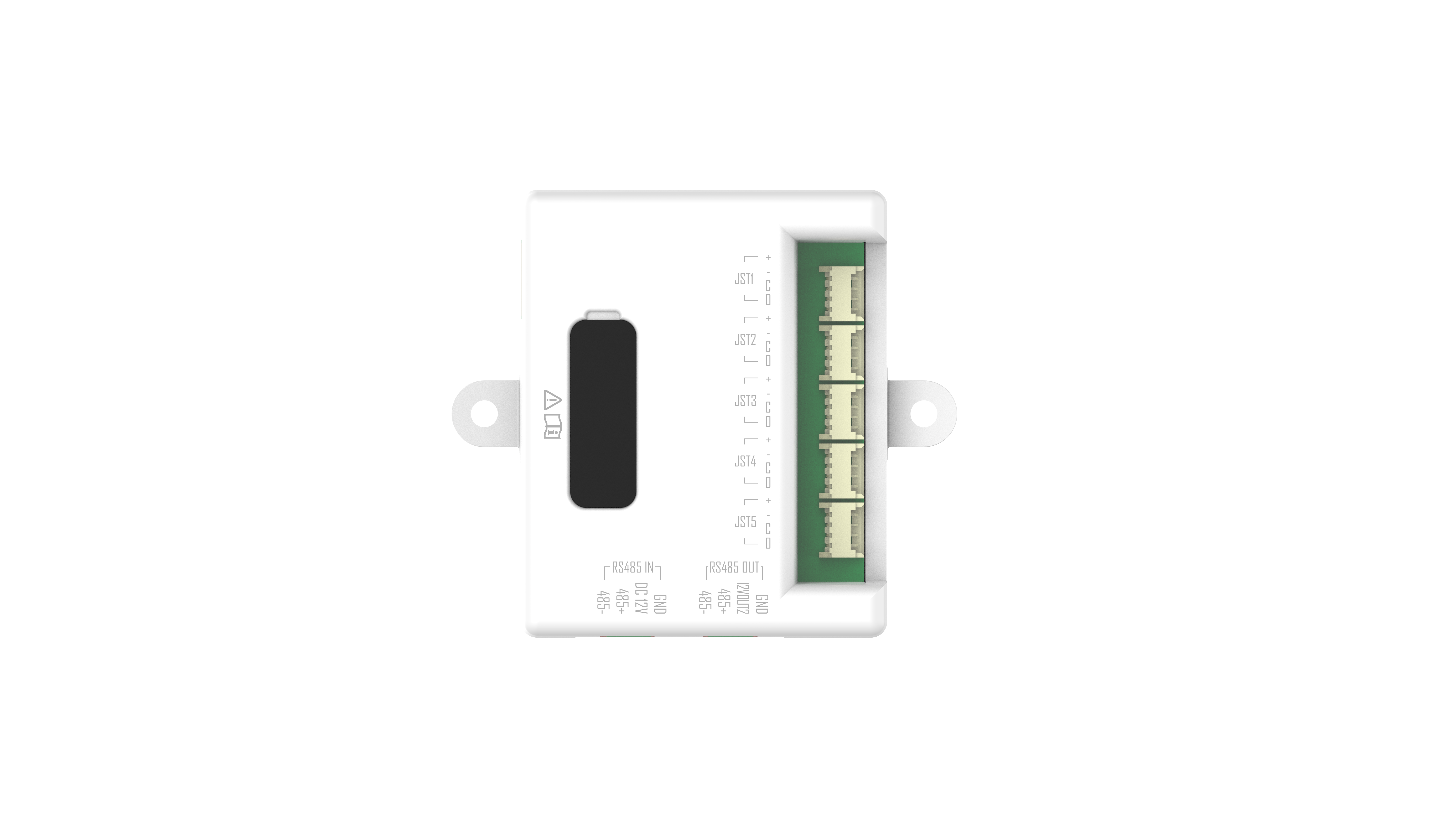

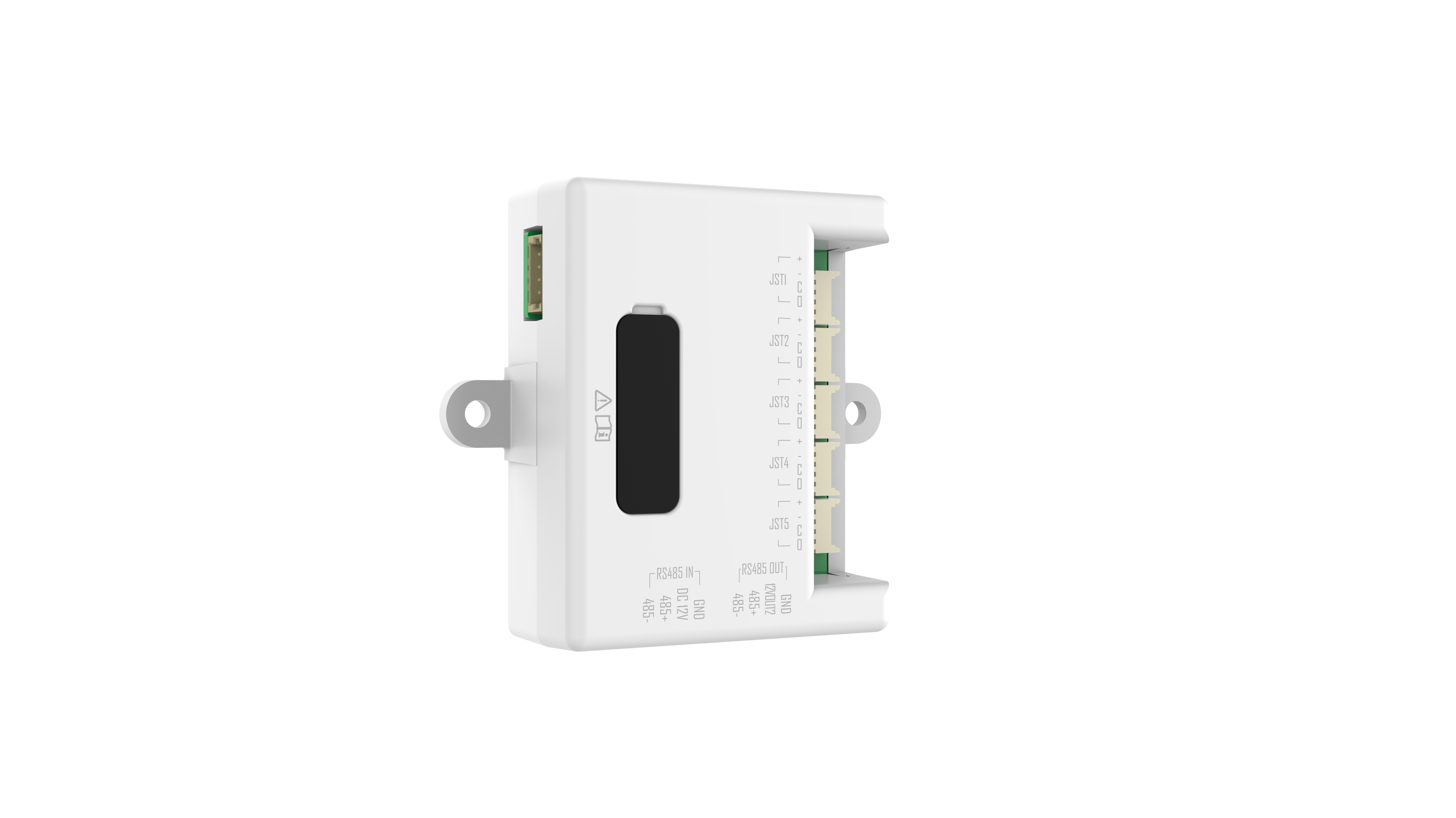

Hikvision DS-KD-ALJ5 moduł podłączenia 5 przycisków zewnętrznych

Hikvision DS-KD-ALJ5 moduł 5 wejść do stacji modułowych Hikvision.

DS-KD-ALJ5 to zaawansowany moduł rozszerzeń marki Hikvision, przeznaczony do systemów wideodomofonowych II generacji.

Do działania wymaga stacji bramowej: DS-KD8003-IME1 / DS-KD8003Y-IME2 / DS-KD7003EY-IME2.

Umożliwia podłączenie do 5 dodatkowych zewnętrznych przycisków do stacji bramowej.

Możliwe jest łączenie kaskadowe nawet do 20 modułów AL5.

Moduł został zaprojektowany z myślą o współpracy z wideodomofonami modułowymi Hikvision serii KD. Adresowanie realizowane jest za pomocą dedykowanych przełączników DIP, co pozwala na łatwą konfigurację – szczególnie istotną w przypadku instalacji kaskadowych, gdzie każde urządzenie musi mieć przypisany unikalny adres w systemie.

Zasilanie oraz komunikacja odbywają się poprzez interfejs RS485, zapewniający stabilne połączenie i niezawodne działanie. Dodatkowo moduł wyposażony jest w wyjście zasilania 12 V DC o maksymalnym poborze mocy 4 W, co umożliwia efektywne zasilanie podświetlenia przycisków.

Specyfikacja techniczna:

Liczba wejść: 5
Połączenie modułowe 1x wejście (RS-485), 1x wyjście (RS-485)
Wyjście zasilania 1x 12 V DC

Ogólne
Przełącznik DIP 5x
Zasilanie:
Wejściowe: ≤6 W @ 12 V DC (zasilane ze stacji bramowej lub innego modułu)
Wyjściowe: 4 W @ 12 V DC (możliwość zasilania innego modułu)
Pobór mocy ≤6 W (pełne zużycie energii w kaskadzie 20 modułów)
Temperatura pracy -30°C ~ +60°C
Wymiary 55 × 62,2 x 18 mm
