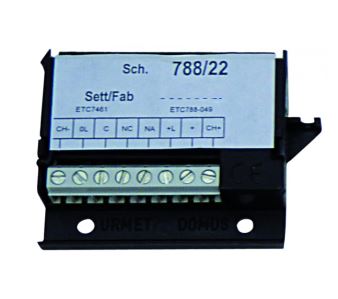

Uniwersalny miniaturowy wtórnik wywołania Miwi-Urmet 788/22

Uniwersalny wtórnik wywołania 788/22 Miwi-Urmet

Wtórnik wywołania z przekaźnikiem. Stanowi dodatkowy element systemów domofonowych i wideodomofonowych.

Można zamontować go poza unifonem a także wewnątrz unfonów typu np. 1131, 1132, 1133 i 1150/1.

Po zainstalowaniu i zasileniu wtórnik zwiera (i rozwiera) styki przekaźnika w przypadku wykrycia wywołania danego unifonu. Styki te mogą być stosowane do załączania dodatkowych urządzeń w czasie wywołania (np. dodatkowe sygnalizatory dźwiękowe lub optyczne).

Wtórnik wywołania może być wykorzystywany w instalacjach:

• analogowych systemach domofonowych 1+N i 4+N (z wyłączeniem układów z przekaźnikiem P2UPR oraz P1E)


• analogowych systemach wideodomofonowych 5wire i system z przewodem koncentrycznym (z wyłączeniem układów z przekażnikiem P2UPR oraz P1E)


• Bibus VOP (dla odbiorników posiadających styki S+ i S-)


• 2Voice (dla odbiorników posiadających styki S+ i S-)


• IPerVoice (dla odbiorników posiadających styki S+ i S-)


• w niektórych zestawach domofonowych i wideodomofonowych

W systemach cyfrowych wtórnik wywołania 788/22 musi być zasilany napięciem od 12 do 20V DC. W systemach analogowych wtórnik wywołania nie musi być zasilany (do załączenia wystarczy sygnał generatora). W obu przypadkach zasilania wymaga urządzenie dodatkowe (np. sygnalizator optyczny lub dźwiękowy), którym sterujemy za pomocą 788/22. Zdolność łączeniowa wbudowanego przekaźnika to 1A przy 24V.

Uwaga: Przekaźnik nie jest przystosowany do bezpośredniego załączania zasilania sieciowego (230V).

Wymiary: 60 x 50 x 15 mm

Napięcie zasilania: 12-20V DC (w systemach cyfrowych)
