Moduł komunikacyjny + przełącznik wideo Optima OP-H4v4 + VP4v4 DIN

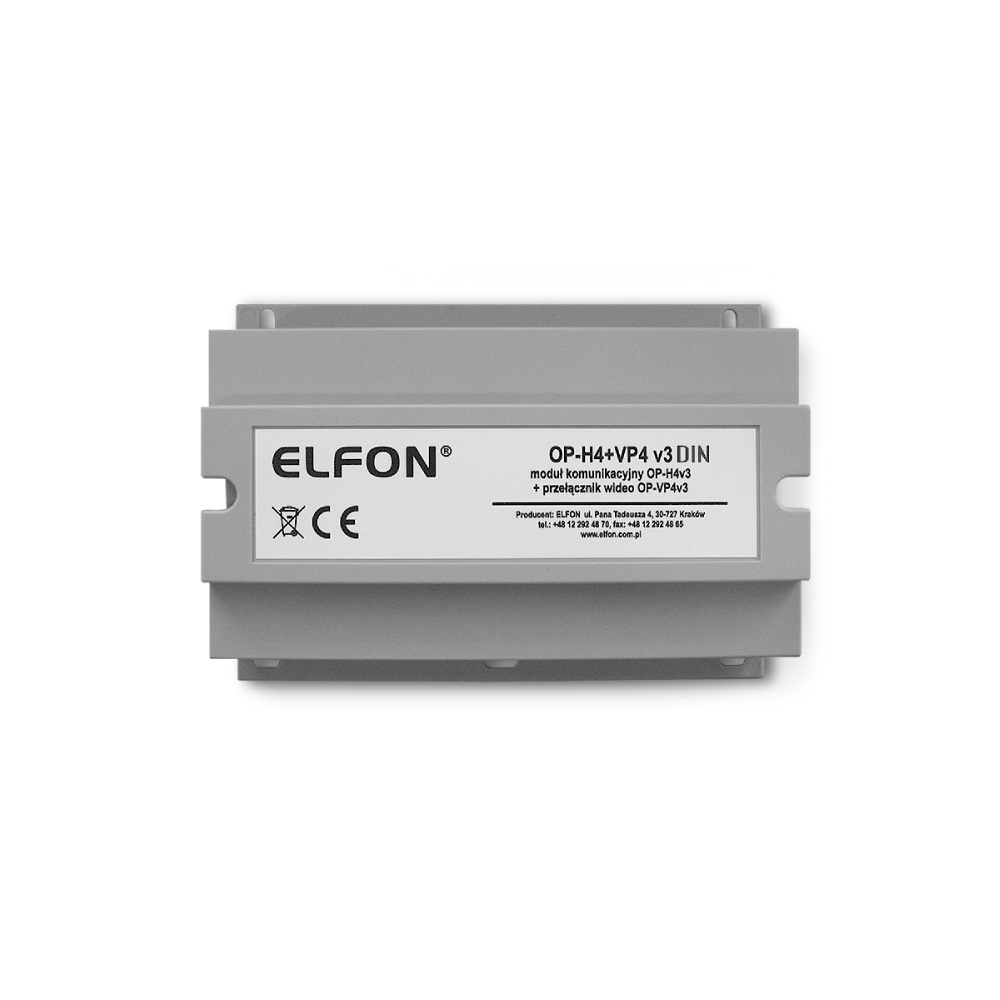

Zintegrowany moduł Elfon OP-H4v4-VP4v4 DIN

Zintegrowany moduł funkcyjny systemu domofonowego Elfon Optima.

Łączy funkcje modułów OP-H4v4 i OP-VP4v4

Moduł komunikacyjny OP-H4v4

Jest niezbędnym elementem w domofonowych instalacjach wielowejściowych z użyciem paneli SLAVE z serii OPTIMA SL255, w których przewiduje się instalację trzech lub czterech paneli. Moduł umożliwia komunikację między panelami zainstalowanymi w systemie.

Uwaga: moduł OP-H4 nie jest konieczny w prostej domofonowej instalacji dwuwejściowej, z wykorzystaniem tylko dwóch panel audio SLAVE.

Zastosowanie modułu OP-H4 jest jednak potrzebne w przypadku rozbudowy instalacji domofonowej o kolejne panele OPTIMA pracujące w systemie z wykorzystaniem paneli typu Master Slave lub gdy system będzie rozbudowany o moduł elektronicznej listy lokatorów czy moduł wybierania jednoprzyciskowego.

Moduł OP-H4 jest niezbędny także w wielowejściowych instalacjach Optima WIDEO, w połączeniu z 4-wejściowym przełącznikiem wideo OP-VP4.

4-wejściowy przełącznik wideo Elfon OP-VP4v4

Niezbędny element wielowejściowych instalacji Optima wideo z użyciem paneli wideo slave z serii Optima SL255RC.

Moduł umożliwia komunikację między panelami zainstalowanymi w systemie.

Przełącznik OP-V4 wymagany jest jedynie w systemach wielowejściowych i w systemach, w których jest więcej niż jeden sygnał wideo, zatem nie jest konieczny w jednowejściowej instalacji wideo, z wykorzystaniem tylko jednego panela slave wideo SL255RC.

4-wejściowy przełącznik OP-VP4 umożliwia podłączenie do do czterech sygnałów wideo i podaje na wyjście jeden z nich, zapewniając odpowiednie przełączanie obrazu z poszczególnych paneli.

Umożliwia wzmocnienie oraz korekcję sygnału wideo, zapewniając dobrą transmisję nawet na dużych odległościach.

Przełącznik OP-VP4v4 współpracuje i wymaga zamontowania na module komunikacyjnym OP-H4v4.

Parametry techniczne:
Zasilanie: 14-15V AC
Liczba kanałów: 4
Maksymalna długość linii danych: 600 m
Wymiary obudowy: 160 x 113 x 57 mm
Montaż: szyna TH35 (9 modułów DIN)
