Materiał obudowy
Główka przycisku/lampki
Kształt główki
Maks. napięcie pracy
Rodzaj zacisków
Styki
Tryb pracy
Podświetlenie
Przyciski wandaloodporne o średnicy montażu 22 mm.
Wykonane ze stali nierdzewnej, z podświetleniem lub bez podświetlenia.
Styk przełączny 1NO + 1NC; wyprowadzenia konektorowe (seria GQ) lub śrubowe (seria GQ-L).
Obciążalność: Ith: 3A Ui:250V AC IP65
AC 50/60: rezystancyjne 5A/110V; 3A/230V; indukcyjne 3A/110V; 2A/230V
DC: rezystancyjne 5A/12V, 5A/24V, 1A/110V, 0,5A 230V; indukcyjne 2A/12V, 2A/24V; 0,2A/110V; 0,1A/230V
Podświetlenie LED punktowe (D) lub pierścieniowe (E); Kolory podświetlenia: R,G,Y,O,B,W
Napięcia zasilające podświetlenie: 6V/12V/24V/110V/220V
Parametry techniczne:
Rezystancja styku <50mOhm; Rezystancja izolacji >1000MOhm
Wytrzymałość elektryczna 2000V AC.
Temperatura pracy -20 st C +55 st C.
Grubość panela montażowego 1-8 mm (seria GQ) lub 1-10 mm (seria GQ-L).

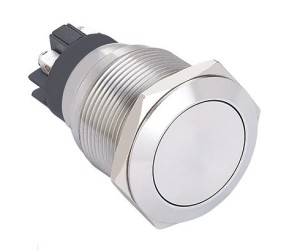

GQ22-L-11/S wandaloodporny przycisk 22 mm, zaciski śrubowe
Wandaloodporny przycisk 22 mm.
Stal nierdzewna. Styk przełączny 1NONC.
Seria GQ-L: zaciski śrubowe.
Główka płaska.
GQ22-L-11D/.../S wandaloodporny przycisk 22 mm z podświetleniem punktowym, zaciski śrubowe
Wandaloodporny przycisk 22 mm z podświetleniem punktowym.
Stal nierdzewna. Styk przełączny 1NONC.
Seria GQ-L: zaciski śrubowe.
Kolor podświetlenia: czerwony, zielony, niebieski, żółty, pomarańczowy, biały.
Główka płaska.

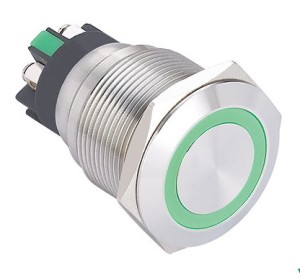

GQ22-L-11E/x/12//S wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 12V, zaciski śrubowe
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym.
Stal nierdzewna. Styk przełączny 1NONC.
Seria GQ-L: zaciski śrubowe.
Kolor podświetlenia: czerwony, zielony, niebieski, żółty, pomarańczowy, biały.
Napięcie podświetlenia 12V AC/DC
Główka płaska.
GQ22-L-11E/x/24/S wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 24V, zaciski śrubowe
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym.
Stal nierdzewna. Styk przełączny 1NONC.
Seria GQ-L: zaciski śrubowe.
Kolor podświetlenia: czerwony, zielony, niebieski, żółty, pomarańczowy, biały.
Napięcie podświetlenia 24V AC/DC
Główka płaska.

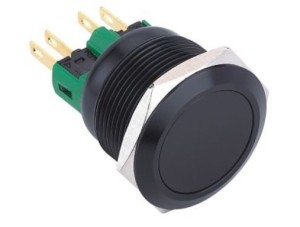

GQ22-11/A wandaloodporny przycisk 22 mm, czarny
Wandaloodporny przycisk 22 mm.
Obudowa w kolorze czarnym. Styk przełączny 1NONC.
Główka płaska.

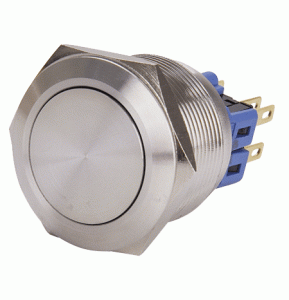

GQ22-11/S wandaloodporny przycisk 22 mm
Wandaloodporny przycisk 22 mm.
Stal nierdzewna. Styk przełączny 1NONC.
Główka płaska.

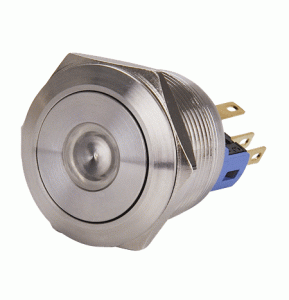

GQ22-11D/S wandaloodporny przycisk 22 mm z podświetleniem punktowym
Wandaloodporny przycisk 22 mm z podświetleniem punktowym.
Stal nierdzewna. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.

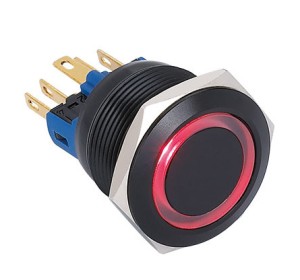

GQ22-11E/x/12/A wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 12V, czarny
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym.
Obudowa w kolorze czarnym. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.
Napięcie podświetlenia 12V

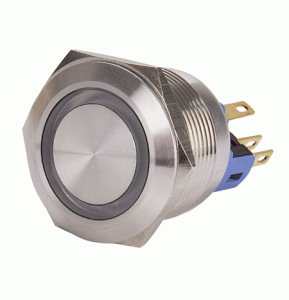

GQ22-11E/x/12/S wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 12V
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym.
Stal nierdzewna. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.
Napięcie podświetlenia 12V AC DC
GQ22-11E/x/24/A wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 24V, czarny
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym.
Obudowa w kolorze czarnym. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.
Napięcie podświetlenia 24V
GQ22-11E/x/24/S wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 24V
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym.
Stal nierdzewna. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.
Napięcie podświetlenia 24V AC DC

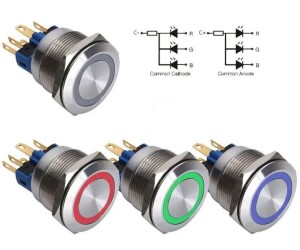

GQ22-11E/x\RG/12/S wandaloodporny przycisk 22 mm z podśw 2 kolorowym 12V czerwonym i zielonym
Wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 2 kolorowym
Stal nierdzewna. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony,
Napięcie podświetlenia 12V
Podłączenie ze wspólną katoda lub anodą
GQ22-11ZE/x/12/S wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 12V, wersja bistabilna
Wandaloodporny przycisk bistabilny 22 mm z podświetleniem pierścieniowym.
Stal nierdzewna. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.
Napięcie podświetlenia 12V AC/DC
GQ22-11ZE/x/24/S wandaloodporny przycisk 22 mm z podświetleniem pierścieniowym 24V, wersja bistabilna
Wandaloodporny przycisk bistabilny 22 mm z podświetleniem pierścieniowym.
Stal nierdzewna. Styk przełączny 1NONC. Główka płaska.
Kolor podświetlenia: czerwony, zielony, niebieski, pomarańczowy, żółty, biały.
Napięcie podświetlenia 24V AC/DC
